Sonnensegel RollOff STRUCTURE _{by SHADESIGN 3,00 m x 2,00 m}

Das RollOff System (Made by SHADESIGN) ist in vielen Größen und Varianten verfügbar. Dieser Artikel enthält ausführliche Informationen über das STRUCTURE System.

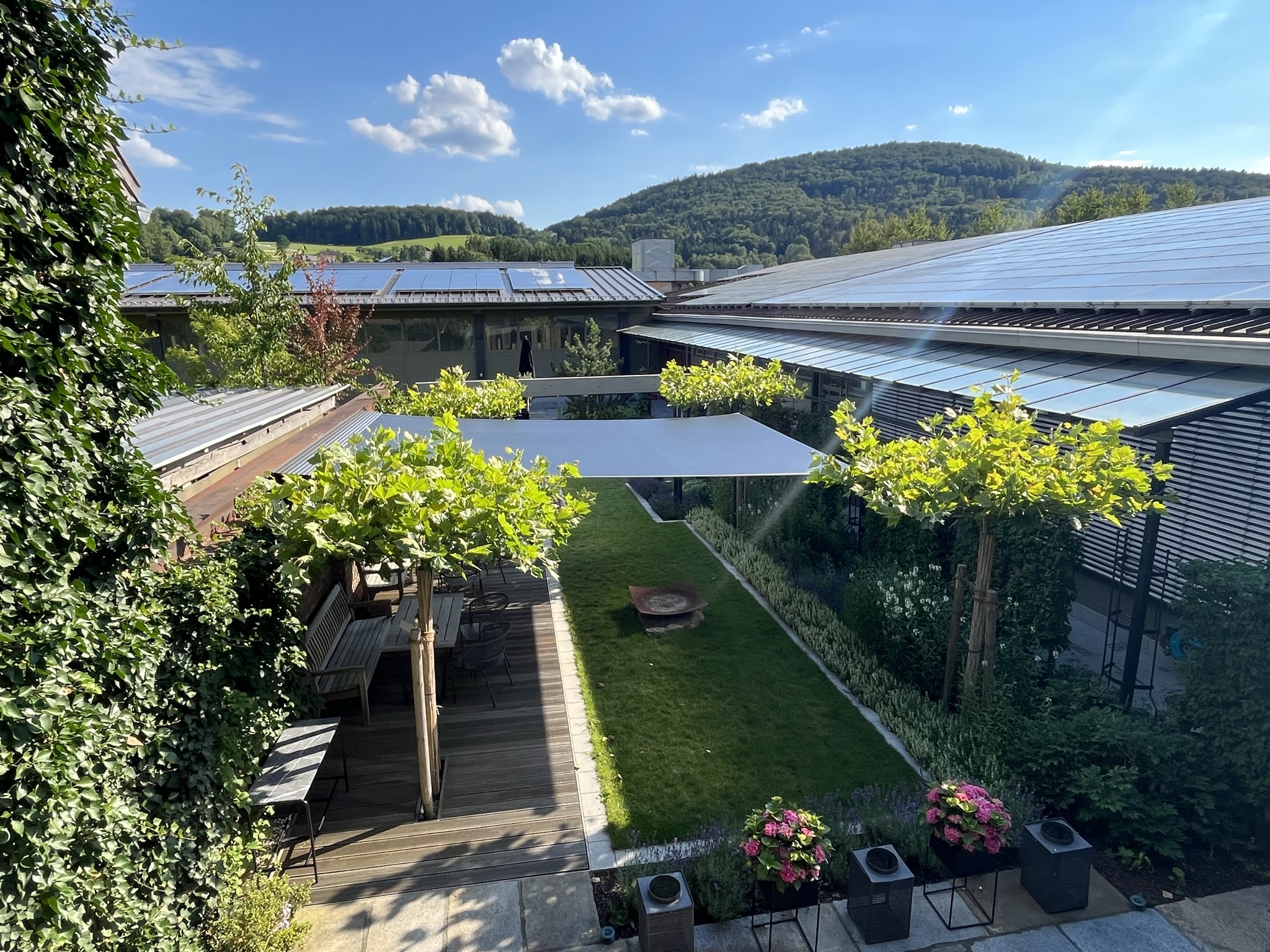

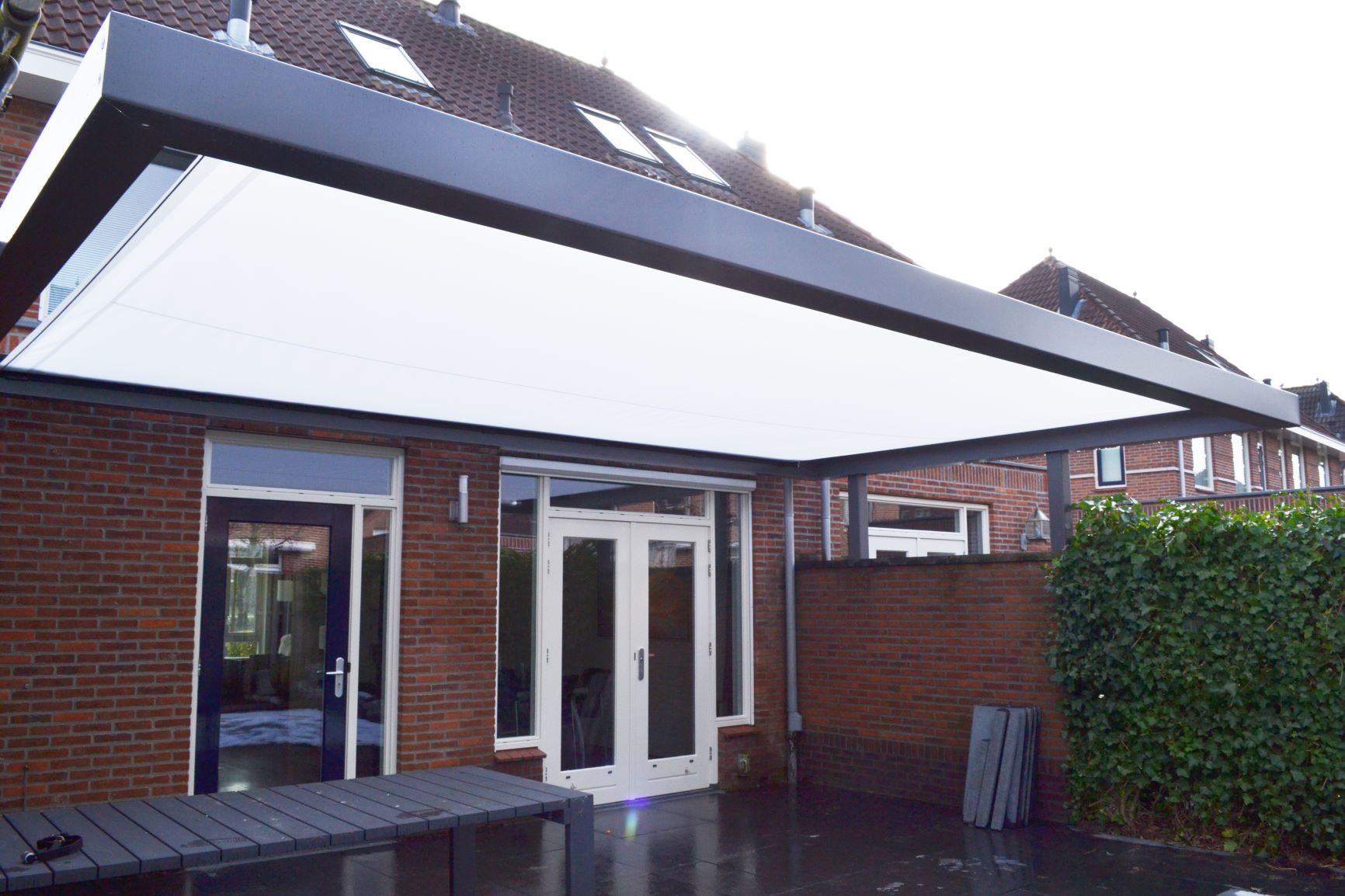

Die Structure Anlage ist die ideale Anlage bei dem Beschattungswunsch einer Pergola, eines Wintergartens oder einer Terrassenüberdachung. Ebenso kann Sie zwischen zwei Fassaden befestigt werden.

warum das RollOFF, weil es so einfach ist, schauen Sie selbst  RollOFF Video 1

• » https://www.youtube.com/c/WernerJuergenhake   < hier finden Sie Infos zum Produkt und Montage Videos

Gerne können wir für Sie montieren oder Sie legen selbst Hand an, es ist recht einfach  >> kleiner Film , wir lassen Sie nicht im Stich, falls es nicht klappt.

Neue Farben verfügbar: Anthrazit (RAL 7016), Weiß (RAL 9016), Weißaluminium (RAL 9006), alle Farben in Feinstruktur, ohne Aufpreis

• komplettes Sonnensegel nach Mass:
  inkl. 2 Stück Wandspannhalter aus Edelstahl 40 x 40mm, mit angeschweißten Konsolen. Farbe wahlweise Edelstahl gebürstet, Weiß RAL 9016 oder Sonderfarben nach RAL gegen Aufpreis). Länge 150cm

• Segelanbindungsschiene inklusive Konsolen für Wand- oder Deckenmontage (je angefangenem lfm. Schiene eine Konsole) Wahlweise in Weiß (RAL 9016), Weißaluminium (RAL 9006) oder Anthrazit (RAL 7016), Sonderfarbe gegen Mehrpreis

• Tuchwelle 85 x 1,8 mm, wahlweise in Weiß (RAL 9016), Weißaluminium (RAL 9006) oder Anthrazit (RAL 7016)

• Segel aus hochfestem 100% Polyester mit Polyurethanbeschichtung. Gewicht ca. 150 g/m2. Guter UV-Schutz (UPF-Wert 50+) und hohe UV-Beständigkeit. Extrem schmutzabweisend (vogelkotresistent und fungizid ausgerüstet). Stoffbahnen werden je 2 m Ausladung wasserdicht quer verklebt. Seitenkanten werden durch ein Glasfaser-Sandwichband verstärkt

• Bedienungselemente (Bedienseilklemme / Bedienseilumlenkrolle) vormontiert auf Montageplatte (Edelstahl gebürstet)

optionales Zubehör:

Schutzdach rollbar wahlweise in Weiß (RAL 9016), Weißaluminium (RAL 9006) oder Anthrazit (ähnlich NCS S7500-N)

Hinweis: Nur bei Wandmontage möglich

Wir montieren deutschlandweit

RollOff STRUCTURE

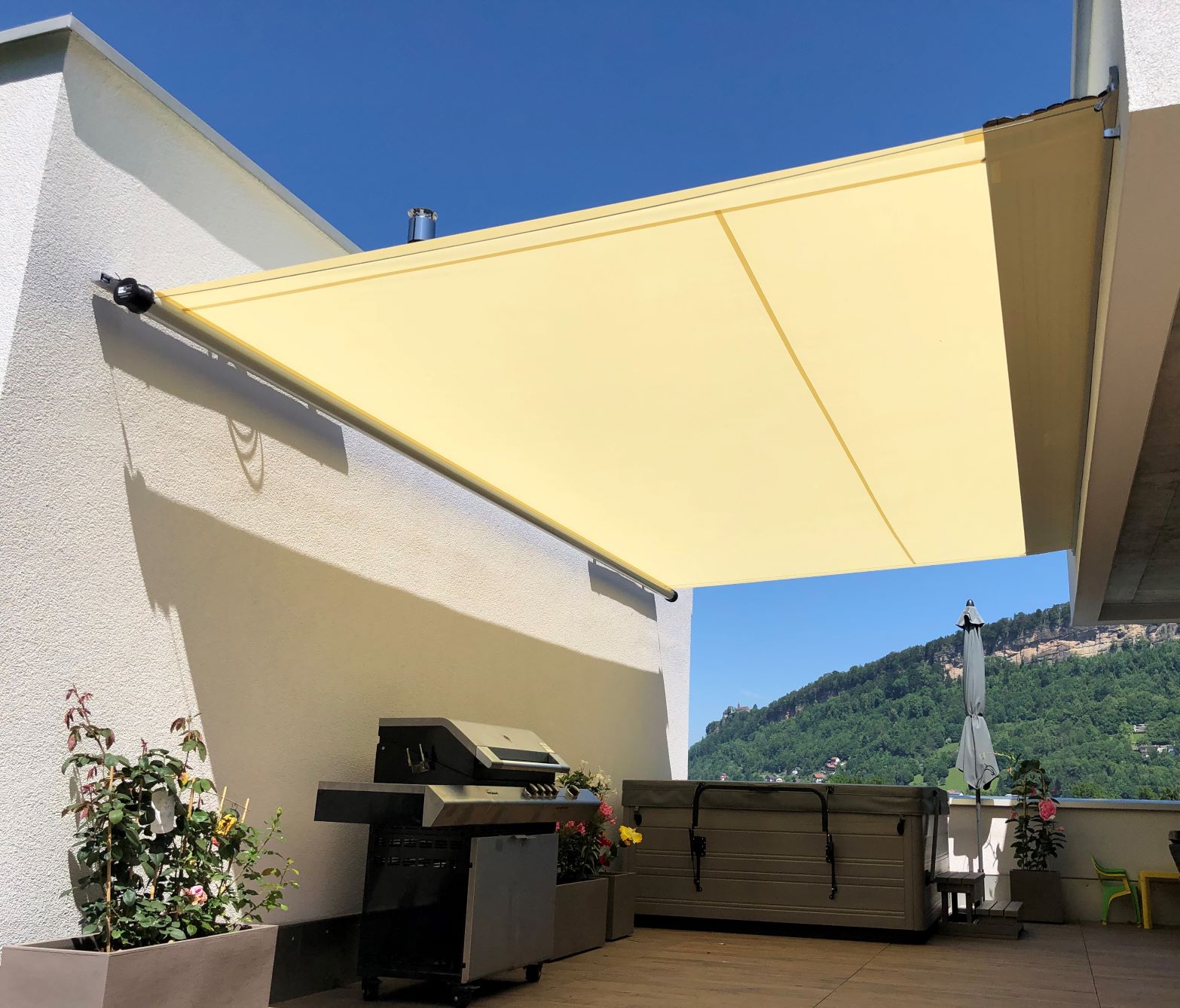

Das RollOff STRUCTURE Schattensystem verbindet die elegante und leichte Ausführung eines Sonnensegels mit den Vorteilen eines Markisensystems. Das RollOff STRUCTURE fügt sich in jede Gebäudearchitektur ein.

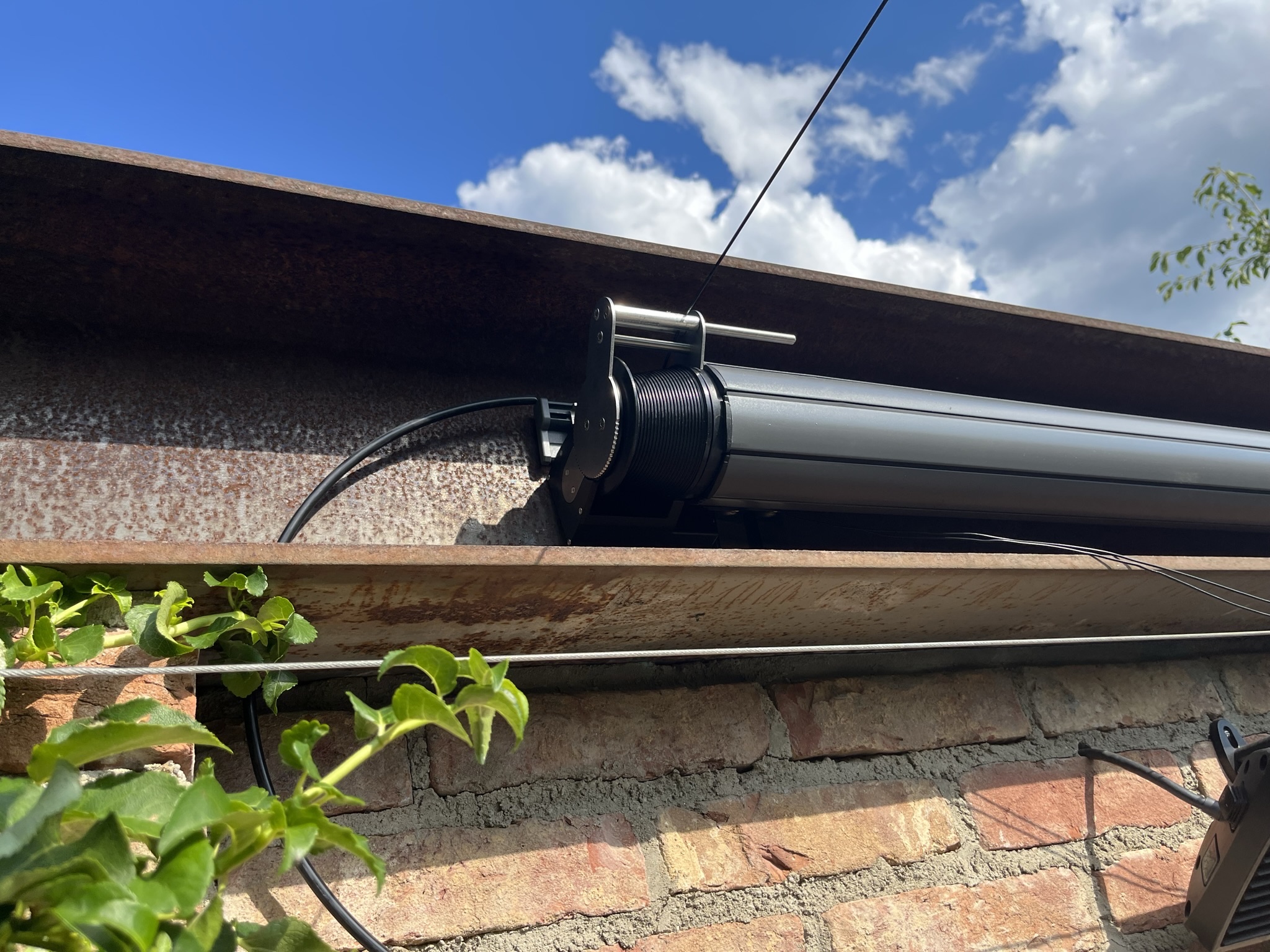

Die Tuchwelle (inkl. den zwei seitlichen Seilkegeln) ist das Kernelement des RollOff STRUCTURE Schattensystems. Das Ab- und Aufrollen des Segels und die erforderliche Tuchspannung sind auf einfachste Weise kombiniert: Beim sekundenschnellen Ausrollen wird das Segel von der selbstständig ausrollenden Tuchwelle abgewickelt, dabei werden durch die damit verbundenen Rotationen der zwei seitlichen Seilkegel die beiden Spannseile aufgewickelt. Spannseil und Segel bleiben dabei in jeder Position gespannt. Das ebenso flinke Einrollen erfordert trotz gespannten Segels nur minimalen Kraftaufwand und bewirkt ein automatisches Aufrollen des Segels auf die Tuchwelle bei gleichzeitigem Abrollen der Spannseile von den seitlichen Seilkegeln.

Zur Ausführung kommt das RollOff Structure als freie Konstruktion mit integriertem Sonnensegel oder als Anlage mit mindestens gleichwertigen technischen Ausstattungsmerkmalen.

Das Beschattungssystem RollOff Structure, bestehend aus einer Bespannung auf waagerecht beweglicher Tuchwelle gewickelt, Anbringung mittels einer Segelanbindungsschiene, Abspannung mit  zwei Spannelementen aus geschliffenem Edelstahl, ist zur Montage als Unterglasbeschattung oder zwischen Gebäuden geeignet. Montage mittels Montagekonsolen oder durchgehender Konsolenschiene.

Tuchwelle

Die Tuchwelle bestehend aus einem Aluminium-Nutrohr mit Durchmesser 85 x 1,8 mm, ist pulverbeschichtet und in drei Standardfarben erhältlich:

- Weißaluminium RAL 9006 (Feinstruktur, HWF, Eisenglimmer, Tiefmatt)

- Verkehrsweiß RAL 9016 (Feinstruktur, HWF, Tiefmatt)

- Anthrazitgrau RAL 7016 (Feinstruktur, HWF, Tiefmatt) oder oder in RAL nach Wahl

Bespannung

Segelmembran aus hochfestem Polyester. Seitlich in Ausfahrrichtung mittels hochwertigem Sandwichband verstärkt. Fungizid ausgerüstet und UV-stabilisiert mit einem UPF-Wert 50+. Die Verbindungsnähte verlaufen sowohl quer als auch in Ausfahrrichtung und sind mittels Ultraschall- HF Schweißverfahren verklebt. Design gemäß aktueller Kollektion. Die Stoffe sind lichtecht, wetterecht und reißfest. Die Tücher sind auf Polyurethan-Basis imprägniert und dadurch wasserdicht und schmutzabweisend (vogelkotresistent). Bahnbreite 2100 mm. Keine Brandschutzklasse. Das Stoffgewicht beträgt ca. 150 g/m² nach DIN EN 12127. UPF-Wert 50+ gem. DIN EN 13758-1.

Farbwunsch wählbar nach Farbkarte des Herstellers (abrufbar unter https://sonnensegel-nach-mass.de/media/pdf/5c/ec/c0/Farben-RollOff_2021.pdf )

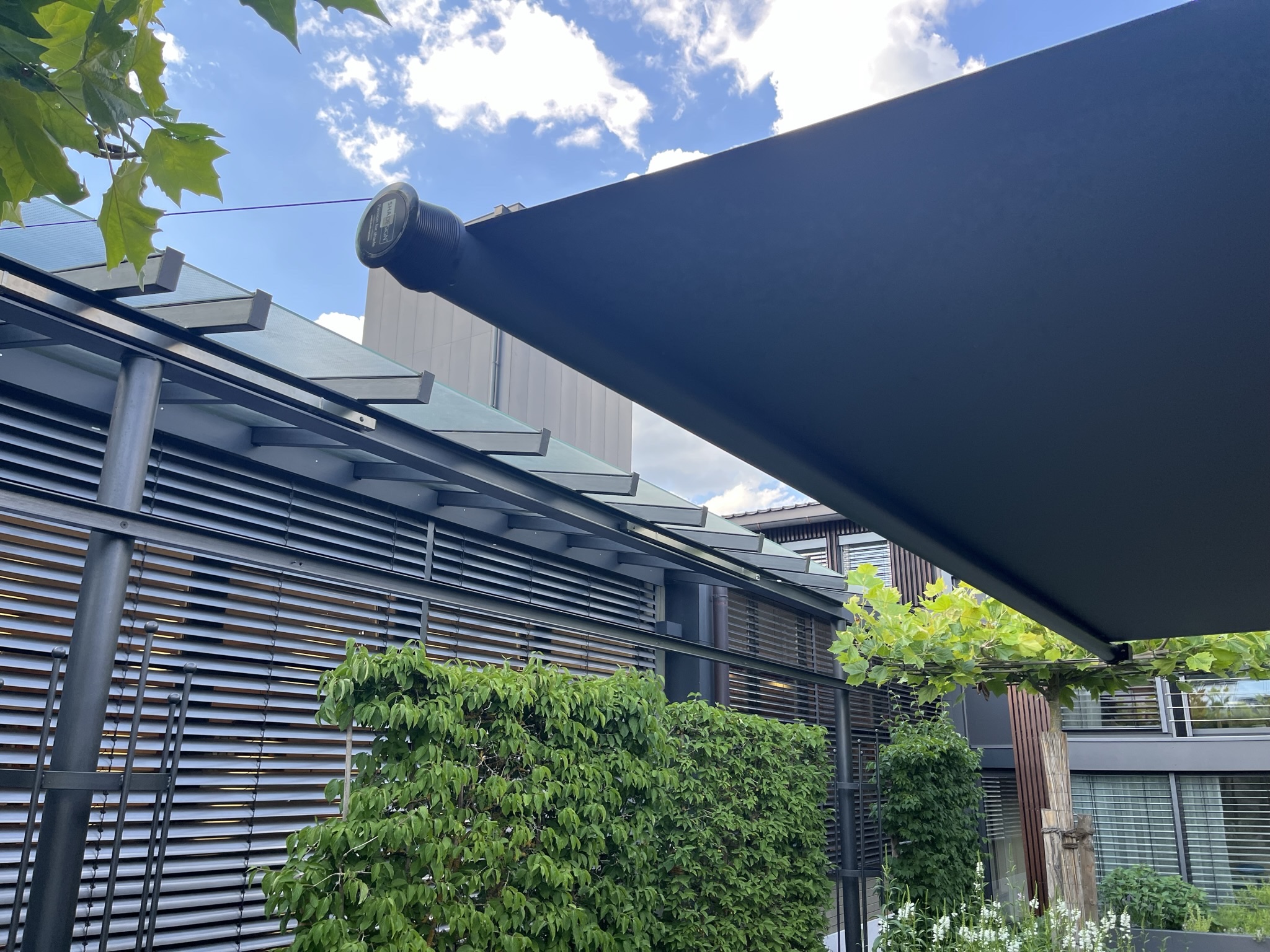

Spannelemente

Spannelemente aus V2A Edelstahl gebürstet, eckig (Vierkant 40x40mm), inkl. Design Rohrschellen, Länge 150 cm, optional auch nach RAL pulverbeschichtet.

-  Spannelemente Edelstahl gebürstet oder

-  Spannelemente in Sonderfarbe nach RAL (                             )

Befestigung der Segelanbindungsschiene wandseitig

Segelanbindungsschiene aus stranggepresstem Aluminium, 53 x 15 mm, pulverbeschichtet in drei Standardfarben, einheitlich mit den dazu passenden Befestigungsmöglichkeiten:

- Weißaluminium RAL 9006 (Feinstruktur, HWF, Eisenglimmer, Tiefmatt)

- Verkehrsweiß RAL 9016 (Feinstruktur, HWF, Tiefmatt)

-  Anthrazitgrau RAL 7016 (Feinstruktur, HWF, Tiefmatt) oder oder in RAL nach Wahl

Montage mittels Einzelkonsolen oder durchgehender Konsolenschiene

- Standard Montagekonsolen 100 x 59 mm für Wand- oder Deckenmontage (je angefangenen lfm. Schiene eine Konsole) oder

- Konsolenschiene durchgängig, Zuschnitt auf Anlagenbreite, für Wand- oder Deckenmontage  (Hinweis: Keine Winterschutzhüllenmontage möglich)

Bedienung

Die Bedienung erfolgt mittels Seilzugs per Hand

- Bedienungselemente bestehend aus Bedienseilklemme und Bedienseilumlenkrolle, vormontiert auf Montageplatte 40 x 410 mm, Edelstahl gebürstet oder

- alternativ Akku-Motor-Betrieb (auf Anfrage)

Vollwärmeschutz-Montageprofil

Aluminiumprofil 60 x 30 x 3 mm zur Montage auf Vollwärmedämm-Fassaden, Zuschnitt auf Anlagenbreite, farblich passend zur Auswahl der Segelanbindungsschiene/Konsolen.

Winterschutzhülle

Wasserdichte & atmungsaktive Schutzhülle aus beschichtetem Polyestergewebe, fertig konfektioniert auf das RollOff STRUCTURE System (kann nur ohne Schutzdach eingesetzt werden/nicht verwendbar bei durchgängiger Konsolenschiene).

Baugrenzwerte

Maximale Bestellbreite 6000 mm; Mindestanlagenbreite 2000 mm. Maximale Ausladung 5750 mm; Mindestausladung 1500 mm. Größere Anlagengrößen durch modulare Systeme möglich.

Einsatzbereich RollOff Structure: Gefälle 0% bis 40% (0° bis 22°) – Selbstentwässerung ab ca. 14% (8°) Gefälle.
